ส่วนประกอบของ LED

ส่วนประกอบหรือโครงสร้างของ LED องค์ประกอบจะเป็นแบบพื้นฐาน LED ส่วนมากก็จะมีโครงสร้างหลักๆเท่านี้ล่ะครับ อาจมีการเพิ่ม chip ต่อดวงมากเพื่อเพิ่มความสว่างหรือเพิ่ม chip เพื่อสีของหลอด และมีกระทั้งวงจรที่สามารถเพิ่มลงไปบนชิบได้เลยน่ะครับ

 ส่วนต่างๆของ LED

1.Lens หรือส่วนที่เป็น resin ทำหน้าที่จำกัดทิศทางของแสงให้ไปในองศาที่ต้องการ

 2.ฺBond wire สายเชื่อมต่อ นำไฟฟ้าระหว่าง Anode กับ LED Chip ทำจากอลูมิเนียมผสม หรือบางเจ้าก็ทำจาก ทองคำก็มี

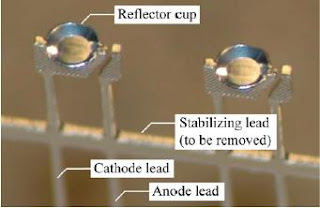

 3.Reflector cup แปลบ้านๆ ถ้วยสะท้อน เอาไว้สะท้อนแสงของ Chip LED ครับ มักทำเป็นชิ้นเดียวกับ Cathode เป็นเหล็กบ้าง อลูมิเนียม บ้าง บางแบบไม่มีแต่ใช้อย่างอื่นในการสะท้อนแทนเช่น heatsink

4.LED chip ก็คือสารกึ่งตัวนำ Pและ N ต่อกัน ทำจากอะไรบ้างให้ดูบทความ การเกิดแสง น่ะครับ
แสงจะออกมาตามรอยต่อ จึงต้องมี Reflector กระจายแสง

องค์ประกอบหลักๆLEDก็มีเท่านี้ครับ อาจมีเพิ่มเติมบ้างแต่ยังคงโครงสร้างนี้อยู่ครับ

ตัวอย่าง SMD LED ตัวนี้ มีการเพิ่มวงจร zener diode ตรง submount ด้วยครับ

ผมเคยเจอะของจีนกระพริบเปลี่ยนสีเองในตัวแถมมีจังหวะช้าเร็วสลับกันด้วยครับ
